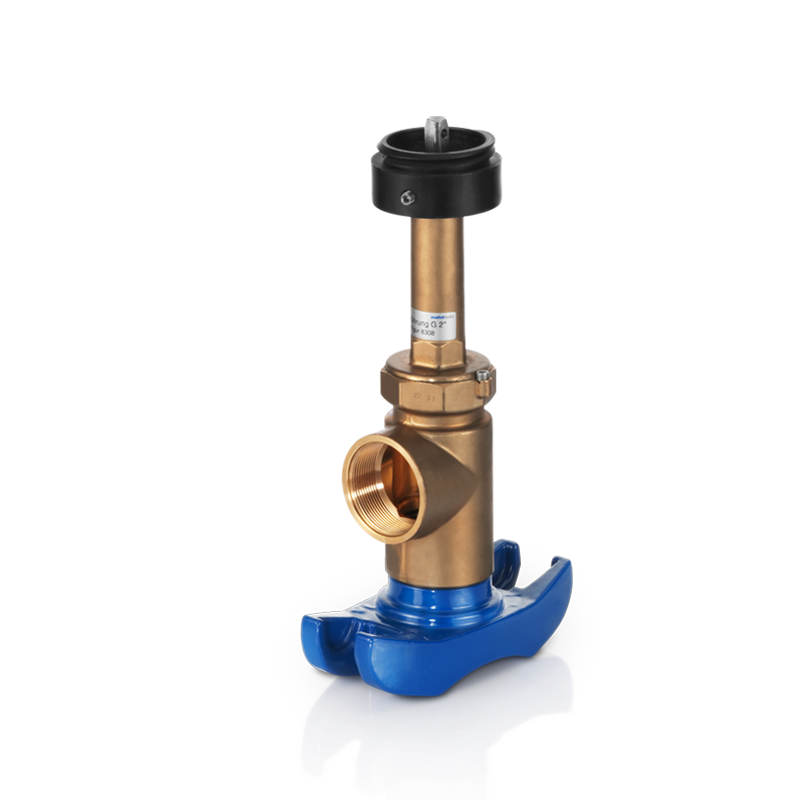

Collari di presa valvola Fig. 8300

Cod. art. 174400

Collari di presa valvola
Fig. 8300 | PN 16
con filetto interno

Acqua potabile

Per informazioni sul prezzo, si prega di eseguire il login.

Dati tecnici
Valvola angolare ottone e ottone senza piombo**)
Accessori	Fig.
Kit di posa telescopico	6895, 8326
Kit di posa universale	6654, 8314
Volantino	8316, 8317
Attacco filettato	6662
Prolungo dell‘asta	9749, 9750
Chiusini stradali (vedi accessori)
Staffa	8301
Avvertenza per il montaggio
Per tubi in ghisa, FZM, acciaio o eternit
Presa sotto pressione

*) Foro ØD:
a) Per presa con valvola ausiliaria Union
b) Per presa con valvola a cipolla
c) Per presa con valvola ausiliaria a sfera, passaggio totale G2“
d) Per presa con valvola ausiliaria a sfera, passaggio ridotto W2“

DN	Rp	ØD*⁾	A mm	H1 mm	H2 mm	SW1 mm	SW2 mm	kg	PN bar	Art-Nr.	NPK / CAN CPN
65-400	1½"	31^a)	200	294	106	55	36	5.0	16	174400 170180**⁾	862.723
65-400	1½"	31^b)	200	294	106	55	36	5.0	16	174403 170181**⁾	862.723
65-400	2"	45^c)	200	327	72	70	36	5.5	16	174600 170182**⁾	862.724
65-400	2"	36^d)	200	327	72	70	36	5.5	16	174601 170183**⁾	862.724
