Collari di presa valvola Fig. 8358

Collari di presa valvola Fig. 8358

Cod. art. 174610

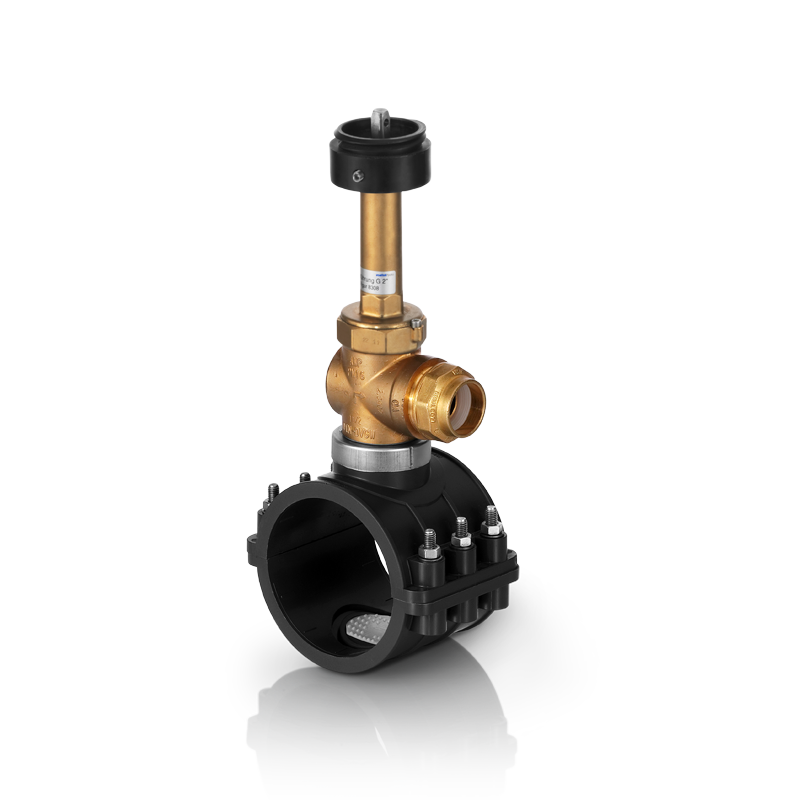

Collari di presa valvola
Fig. 8358 | PN 10
Con fresatura per tranciatura per tubi in PVC e PE

Acqua potabile

Login

Per informazioni sul prezzo, si prega di eseguire il login.

Dati tecnici
Fascetta di presa in plastica
Valvola angolare ottone e ottone senza piombo^**⁾
Kit a norma EPDM / W270
Accessori	Fig.
Kit di posa telescopico	6895, 8326
Kit di posa universale	6654, 8314
Volantino	8316, 8317
Attacco filettato	6662
Prolungo dell‘asta	9749, 9750
Chiusini stradali (vedi accessori)
Avvertenza per il montaggio
Valvola orientabile su due lati a 45°
Uscita 1½“ foro 30 mm
Uscita 2“ foro 44 mm
Presa con dispositivo di presa vedere istruzioni di montaggio e presa	7813

^a) Per presa con valvola ausiliaria Union, Foro 24 mm
^b) Non adatto per tubi in PVC (spessore max. per tubi in HDPE 22,5 mm

DN	ØD1 mm	ØD2 mm	dR Ø	A mm	H1 mm	H2 mm	SW1 mm	SW2 mm	kg	PN bar	Art-Nr.
40^a)	50	1"	32	100	310	122	55	36	3.1	10	174610 170258^**)
40^a)	50	1¼"	40	100	310	122	55	36	3.1	10	174630 170272^**)
50	63	1"	32	116	283	97	55	36	3.1	10	174611 170259^**)
50	63	1¼"	40	116	283	97	55	36	3.1	10	174631 170273^**)
65	75	1"	32	124	289	103	55	36	3.3	10	174612 170260^**)
65	75	1¼"	40	124	289	103	55	36	3.3	10	174632 170274^**)
80	90	1"	32	142	297	111	55	36	3.5	10	174613 170261^**)
80	90	1¼"	40	142	345	122	55	36	3.5	10	174633 170275^**)
100	110	1"	32	165	307	121	55	36	3.6	10	174614 170262^**)
100	110	1¼"	40	165	355	132	55	36	3.6	10	174634 170276^**)
100	125	1"	32	181	314	128	55	36	4.1	10	174615 170263^**)
100	125	1¼"	40	180	362	139	55	36	4.1	10	174635 170277^**)
125	140	1"	32	200	322	136	55	36	4.5	10	174616 170264^**)
125	140	1¼"	40	200	370	147	55	36	4.5	10	174636 170278^**)
150	160	1"	32	218	332	146	55	36	4.9	10	174617 170265^**)
150	160	1¼"	40	218	380	157	55	36	4.9	10	174637 170279^**)
150^b)	180	1"	32	260	342	156	55	36	5.1	10	170278 170266^**)
150^b)	180	1¼"	40	260	390	167	55	36	5.1	10	174638 170280^**)
200^b)	200	1"	32	260	352	166	55	36	5.4	10	174619 170267^**)
200^b)	200	1¼"	40	260	400	177	55	36	5.4	10	174639 170281^**)
200^b)	225	1"	32	290	365	179	55	36	5.5	10	174620 170268^**)
200^b)	225	1¼"	40	320	425	202	55	36	5.5	10	174640 170282^**)
250^b)	250	1"	32	320	377	191	55	36	5.7	10	174621 170269^**)
250^b)	250	1¼"	40	320	425	202	55	36	5.7	10	174641 170283^**)
250^b)	280	1"	32	390	392	206	55	36	5.9	10	174622 170270^**)
250^b)	280	1¼"	40	390	440	217	55	36	5.9	10	174642 170284^**)
300^b)	315	1"	32	400	410	224	55	36	6.1	10	174623 170271^**)
300^b)	315	1¼"	40	400	458	235	55	36	6.1	10	174643 170285^**)
